氫燃料電池環境試驗艙
Hydrogen fuel cell test chamber
當前人類建立在以 消耗煤炭、石油、天然氣為主的不可再生能源基礎之上的經濟發展模式，導致了日益突出的環境污染和溫室效應問題，為實現人類可持續發展，建立人與自然的和諧關系。發展可持續綠色能源，成為世界各國高度關注的課題。
氫能作為可存儲廢棄能源并推動由傳統化石能源向綠色能源轉變的清潔能源，其能量密度（140MJ/kg）是石油的3倍、煤炭的4.5倍，被視為未來能源革命的顛覆性技術方向。氫燃料電池是實現氫能轉換為電能利用的關鍵載體，在碳中和、碳達峰“雙碳”目標提出后，獲得了基礎研究和產業應用層面新的高度關注。

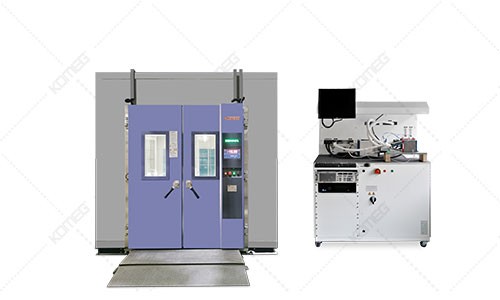

氫燃料電池環境試驗箱&短堆測試系統

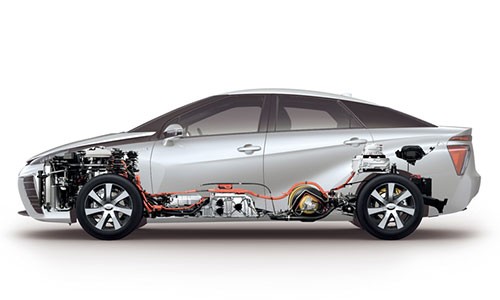

氫燃料電池應用領域
●汽車（乘用、貨車、客運） ● 便攜式發電或固定發電裝備

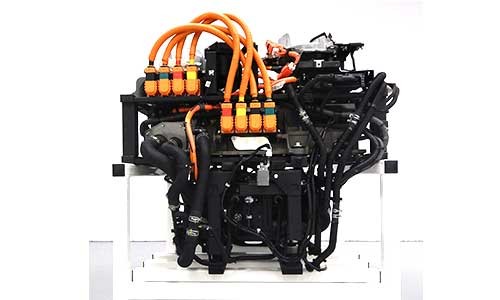

氫燃料電池系統組成
1. 由電堆和系統部件（空壓機、增濕器、氫循環泵、氫瓶，控制器）組成。
2. 電堆是整個電池系統的核心：由膜電極(MEA)，質子交換膜（PEM），催化劑(CL)，氣體擴散層(GDL)，雙極板(BP)，集流板，端板，密封圈。
氫燃料電池系統工作原理
1. 電堆是由多個單體電池以串聯的方式層疊組合構成的，是發生電化學反應場所，是燃料電池動力系統核心部分，電堆工作時，氫氣和氧氣分別由進口引入，經電堆氣體主通道分配至各單電池的雙極板，經雙極板導流均勻分配至電極，通過電極支撐體與催化劑接觸進行電化學反應。
2. 燃料電池動力系統：電堆與進氣系統，冷卻系統，供氫系統，電控系統等其它組件構成。
燃料電池系統測試項目
| 燃料電池系統測試項目 | |||||||
| 燃料電池發動機氣密性試驗 | 發電系統質量 | 電池堆的體積 | |||||
| 絕緣電阻檢測 | 起動特性測試 | 額定功率起動測試 | |||||
| 穩態特性測試 | 額定功率特性測試 | 峰值功率特性測試 | |||||
| 動態響應特性測試 | 高溫適應性試驗 | 燃料電池發動系統工況法性能測試 | |||||
| 耐振動性試驗 | 低溫適應性試驗 | 啟動試驗（低溫） | |||||
| 發電性能試驗 | 關機試驗 | 低溫存儲試驗 | |||||
| 低溫啟動及運行步驟 | |||||||
電堆與模塊測試項目
| 電堆與模塊測試項目 | |||||
| 常規檢查 | 氣體泄露試驗 | 正常運行試驗 | |||
| 允許工作壓力試驗 | 冷卻系統的壓力試驗 | 竄氣試驗 | |||
| 耐撞擊和耐振動試驗 | 電氣過載試驗 | 介電強度試驗 | |||
| 壓力差試驗 | 易燃氣體濃度試驗 | 過壓試驗 | |||
| 氫氣泄露量試驗 | 凍結/解凍循環試驗 | 高溫儲存試驗 | |||
| 氣密性試驗 | 燃料匱乏試驗 | 氧氣/氧化劑匱乏試驗 | |||
| 短路試驗 | 缺乏冷卻/冷卻受損試驗 | 滲透監測系統試驗 | |||
| 接地試驗 | 啟動試驗 | 發電性能試驗 | |||
| 關機試驗 | 低溫存儲試驗 | 低溫啟動實驗 | |||
科明涉氫燃料電池環境試驗艙滿足：燃料電池電堆及模塊：1W~8KW,燃料電池發動機:30KW~150KW 低溫冷啟動試驗：-40~0℃ 低溫存儲試驗：-40~0℃ 高溫存儲試驗：0~100℃。適用功率最大為150KW燃料電池系統，低溫試驗（存儲、起動、性能），高溫（存儲、起動、性能），濕熱試驗（高溫濕熱）。
產品參數
| 型號Model | 氫燃料電池環境試驗艙 | |||||||||||||||||||||
| 性能參數 | 溫度范圍 | -50℃～+100℃【滿足靜態儲存要求】 -40℃~85℃【滿足熱負載要求，最高 150kW 散熱量】 | ||||||||||||||||||||
| 濕度范圍 | 10%~95%RH(10℃~85℃范圍內)【靜態無熱負載】 65℃下，濕度由 10%到 95%的響應時間不超過100min【靜態無熱負載】 溫濕度60℃/90%RH【熱負載 150kW】 | |||||||||||||||||||||
| 溫度均勻度 | ≤2.0℃【發動機在艙內無散熱時】 | |||||||||||||||||||||
| 溫度波動度 | ≤±0.5℃【空載】、≤±3℃【帶載150KW】 | |||||||||||||||||||||
| 溫度控制精度 | ≤±1℃【發動機不運行時】、≤±3℃【發動機運行時，最高150kW散熱量】 | |||||||||||||||||||||
| 濕度波動度 | ≤±5%RH【空載】 | |||||||||||||||||||||
| 濕度控制精度 | ±5%RH 以內【空載】 | |||||||||||||||||||||
| 升溫速率 | -40℃～+85℃，全程平均速率1℃/min【內部放置540kg電堆，散熱150KW】 | |||||||||||||||||||||
| 降溫速率 | +85℃～-40℃，全程平均速率1℃/min【內部放置540kg電堆，散熱150KW】 | |||||||||||||||||||||
| 客戶測試產品 | 試驗產品:金屬燃料電堆發動機+總重量:540kg+電堆功率:150kw | |||||||||||||||||||||
| 內箱尺寸 (mm) | 寬 W | 3200 | ||||||||||||||||||||
| 高 H | 2780 | |||||||||||||||||||||
| 深 D | 3920 | |||||||||||||||||||||
| 外箱尺寸 (mm) | 寬 W | 3000 | ||||||||||||||||||||
| 高 H | 2500 | |||||||||||||||||||||
| 深 D | 3000 | |||||||||||||||||||||
| 機組尺寸 (mm) | 約2600mm×2080mm×2500mm×1組(寬×高×深) | |||||||||||||||||||||
| 動力柜尺寸 (mm) | 約1000mm×2080mm×800mm×2組(寬×高×深) 約800mm×2080mm×600mm×5組(寬×高×深) | |||||||||||||||||||||
| 氫氣系統尺寸 (mm) | 約4320mm×2080mm×2300mm(寬×高×深)，不含電機高度 | |||||||||||||||||||||
| 空氣系統尺寸 (mm) | 約5020mm×2080mm×2500mm(寬×高×深)，不含電機高度 | |||||||||||||||||||||
| 箱體材料 | 外箱 | 優質冷軋鋼板，表面靜電粉體烤漆 | ||||||||||||||||||||
| 內箱 | SUS304不銹鋼板，內膽整體全滿焊焊接而成 | |||||||||||||||||||||
| 底板材料 | 防滑不銹鋼板(SUS304)t=3.0mm的焊接。底板承載要求：大于2T/mP2 | |||||||||||||||||||||
| 保溫層 | 150mm硬質聚氨酯發泡保溫層 | |||||||||||||||||||||
| 核心配置 | 泄壓口 | 配備電動壓力平衡裝置，任何情況下保持環境艙內為0～50Pa范圍的微正壓 | ||||||||||||||||||||
| 送風機 | 單吸入多葉片離心式防爆風機，變頻可調 | |||||||||||||||||||||
| 安全呼叫系統 | 箱內設有呼叫系統，突發緊急事件時方便呼叫，可確保里面工作人員在緊急情況下的安全 | |||||||||||||||||||||
| 可選配件 | 泵吸式防爆型氫氣/氧濃度報警系統、煙塵濃度報警、門禁系統、防爆匯壓保護裝置、可視化監控系統等 | |||||||||||||||||||||
| 安全保護 | 壓縮機低壓/過載/高壓報警，氫氣/氧氣/煙塵濃度報警、風機過載、系統異常報警、緊急停止開關、缺水、短路、缺相、超溫等保護 | |||||||||||||||||||||
| 電源電壓 | AC380V±10% 50Hz | |||||||||||||||||||||
| 控溫方式 | 平衡調溫控制系統(BTHC)+PID | |||||||||||||||||||||
| 總功率 | 最大負荷容量約270KW、最大電流：480A 氫氣系統功率約138KW、最大電流：240A 空氣系統功率約165KW、最大電流：290A 總空氣開關容量1500A | |||||||||||||||||||||
氫燃料電池環境試驗艙介紹

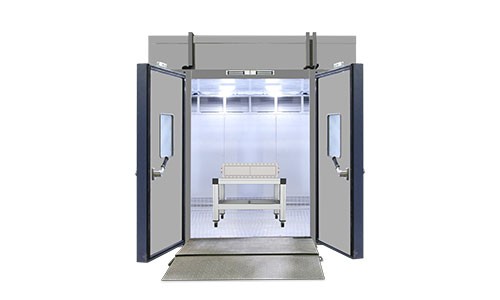

27m3氫燃料電池環境試驗艙
產品采用功能模塊化設計、防爆防靜電、滿足相關試驗標準，產品具有高靠性，綜合式安全預警特點，適用于電堆及燃料電池發動機系統測試。
安全部件：
1.防爆攝像頭：實時記錄箱內完整試驗狀況，便于及時優化或調整 。
2.紫外火焰探測器： 高速精準智能型火災探測器，準確識別火焰信號 。
3.緊急排風泄爆口：排出箱內有毒可燃氣體，保證試驗安全。
4.氣體檢測報警系統：智能快速識別可燃氣體，自動產生報警信號。
5.雙并聯單極螺桿機制冷機組： 具有分級功能，功率大，占地面積小等特點。
6.氣體預冷系統： 快速控制通過氣體溫度需求，保證冷啟動條件。
7.電堆測試架：不銹鋼電堆放置測試架，配備水冷輔助散熱系統。

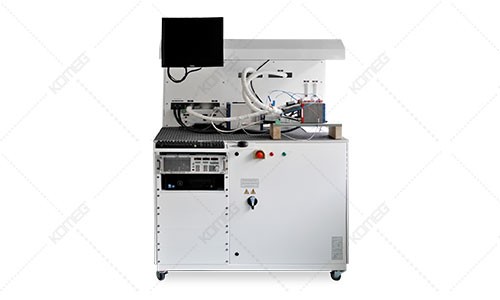

主要用于短堆的性能分析測試，包括高、低溫極化測試，可配合環境試驗箱完成短堆的低溫存儲、低溫啟動等試驗，其中環境箱溫度控制范圍為-70℃ -180℃，濕度0-95%RH（無負載，10-85℃）。
產品適用標準：
GB/T 10592-2008 高低溫試驗箱技術條件
GB/T 10586-2006 濕熱試驗箱技術條件
GB/T31467.3-2015
GB/T31485-2015
GB/T2423.1-2208
GB/T2423.2-2008
GB/T2423.3-2006
GB/T2523.4-2008
